成 套 產 品 配 置 標 準

序號

物 料 名 稱

規 格 型 號

單位

數量

備注

1

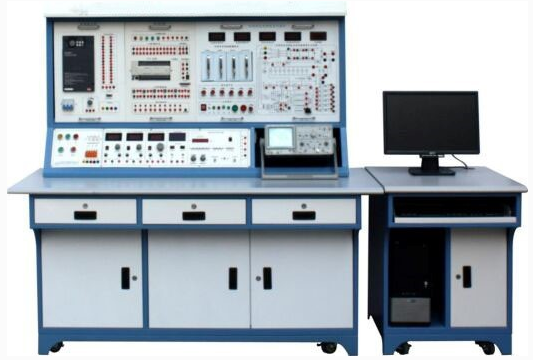

高級電工實訓考核電源屏

SB-608C

套

1

2

鋼制實訓桌

SB-608ABC-02

件

1

3

鋼制電腦桌

SB-608BC-03

件

1

4

模塊柜

SB-608

件

適量

三套配一個

5

電子實訓模塊 1

DZ-00

個

1

6

電子實訓模塊 2

DZ-01

個

1

7

電拖實訓模塊 1

DT-01

個

1

8

電拖實訓模塊 2

DT-02

個

1

9

電拖實訓模塊 3

DT-03

個

1

10

PLC主機模塊

PLC-00

個

1

11

PLC模擬實訓 2

PLC-02

個

1

12

PLC模擬實訓 3

PLC-03

個

1

13

PLC模擬實訓 4

PLC-04

個

1

14

PLC模擬實訓 5

PLC-05

個

1

15

PLC模擬實訓 7

PLC-07

個

1

16

變頻器主機模塊

VFD-00

個

1

17

51系列仿真開發器模塊

MSC-00

個

1

18

單片機實訓模塊 1

MSC-01

個

1

19

電磁滑差離合調速模塊

DQ-01

個

1

20

雙閉環直流調速模塊

DQ-03/04

個

1

21

雙閉環負載模塊

DQ-05

個

1

22

電機組模塊

SB-608C

套

1

23

變頻器實訓電機系統

180W帶編碼器及剎車負載系統

臺

1

24

組件集成電路運算放大電路

SB-608-GJDZ-03(22.7*11) 單面

件

1

25

組件具有過壓欠壓和延時控制的電源電路

SB-608-GJDZ-04(22.7*11) 單面

件

1

26

組件異步計數器的級聯

SB-608-GJDZ-01(22.7*11) 單面

件

1

27

組件定時交流開關電路

SB-608-GJDZ-02(22.7*11) 單面

件

1

28

產品配線包

SB-608C

套

1

二級配置清（ 1 ）

產品配件包

SB-608C

套

1

二級配置清（ 2 ）

軟件配件包

套

1

二級配置清（ 3 ）

二 級 配 置 清 單 （ 1 ）

序號

物 料 名 稱

規 格 型 號

單位

數量

備注

1

迭對插頭連線

K2ABD51 30CM 紅色

條

50

2

迭對插頭連線

K2ABD51 30CM 黑色

條

20

3

迭對插頭連線

K2ABD51 60cm 紅色

條

10

4

迭對插頭連線

K2ABD51 60cm 黑色

條

10

5

迭對插頭連線

K2ABD51 60cm 藍色

條

5

6

迭對插頭連線

K2ABD51 60cm 黃色

條

5

7

迭對插頭連線

KT4ABD53 50cm 黃色

條

5

8

迭對插頭導線

KT4ABD53 50cm 綠色

條

5

9

迭對插頭連線

KT4ABD53 50cm 紅色

條

9

10

迭對插頭連線

KT4ABD53 50cm 黑色

條

5

11

自制實訓導線

一頭 KT4ABD53/ 一頭 K2ABD51 長 500MM 紅色

條

8

12

實訓導線

一頭 KT4ABD53/ 一頭焊線針 長 1000MM 紅色

條

2

13

實訓導線

一頭 KT4ABD53/ 一頭焊線針 長 1000MM 黃色

條

2

14

實訓導線

一頭 KT4ABD53/ 一頭焊線針 長 1000MM 綠色

條

2

15

實訓導線

一頭 KT4ABD53/ 一頭焊線針 長 1000MM 黑色

條

2

16

608故障連接線

一公一母 25 針 長 800mm

條

1

17

雙閉環編碼器連接線

兩個 19M-7A 孔頭 長 100CM

條

1

18

數據排線

40P 60CM

條

1

19

USB數據線

1.5M 一頭公頭一頭方口（仿真器配送）

條

1

20

PLC編程線

SC-11 3M

條

1

21

二 級 配 置 清 單 （ 2 ）

序號

物 料 名 稱

規 格 型 號

單位

數量

備注

1

多功能排插

NEA3-1130-3 3米

個

1

2

三相異步電動機

180W/380V 6個頭

臺

1

3

電磁調速電機

YCT112-4A 0.55KW

臺

0.25

　四套配一個

4

組件定時交流開關電路 ( 散件發貨 )

SB-608-GJDZ-02(22.7*11) 單面

套

1

5

組件集成電路運算放大電路 ( 散件發貨 )

SB-608-GJDZ-03(22.7*11) 單面

套

1

6

組件具有過壓欠壓和延時控制的電源電路 ( 散件發貨 )

SB-608-GJDZ-04(22.7*11) 單面

套

1

7

組件異步計數器的級聯 ( 散件發貨 )

SB-608-GJDZ-01(22.7*11) 單面

套

1

8

組件測試板

SB-KF-04-815L-07a-V1.1 9.8*13.6

塊

4

9

實訓考核指導說明書

SB-608 高級

本

1

10

PLC編程手冊

FX3U基本·應用指令說明書

本

1

11

變頻器說明書

FR-A840

本

1

12

仿真器光盤

仿真器集成調試軟件

張

1

13

發貨光盤

SB-608A/B/C

張

1

14

螺口球形燈泡

E27 15W 230V 透明

個

9

15

萬用表（數字型）

VC890C+

個

1

16

烙鐵

40W

把

1

17

烙鐵架

黑色

個

1

18

工具箱

成套工具 /12 件套 ( 鋼絲鉗、 6*38 螺絲批 2 只、沾塑活扳手、數顯電筆、 0.25KG 羊角錘、鋼卷尺、美工刀、 PVC 膠布 /6*100 螺絲批 2 只 / 吹塑盒 )

個

1

19

環保柄十字螺絲批

3*75MM（貨號： 31151 ）

把

1

20

環保柄一字螺絲批

3*75MM（貨號： 31101 ）

把

1

21

穿線盒

Ф 50* Ф 45

個

1

22

學生凳組件

塑鋼凳面 ( 藍） + 鐵質凳

套

2

序號

物 料 名 稱

規 格 型 號

單位

數量

1

電氣測量與內外線仿真實訓軟件

電工基本實訓

1. 儀表使用、

2. 供配電基礎、

3. 工具使用、

4. 導線連接、

5. 人工急救、

6. 照明線路 1 、

7. 照明線路 2 、

8. 照明線路 3

電工中級實訓

9. 電感線圈參數的測量、

10. 三項負載的測量、

11. 變壓器組別測定與試驗

電工技師與綜合實訓

12.ZB50 使用、

13.10KV 小電流接地系統的漏電選線保護、

14.10KV 線路微機保護單元性能測試 1 、

15.10KV 線路微機保護單元性能測試 2 、

16.0.4KV 低壓線路微機保護單元性能測試、

17. 電動機低電壓保護、

18. 電動機負序過電流保護、

19. 電動機過負荷保護、

20. 變壓器帶載自動調壓運行、

21. 泄露電流試驗、

22. 直流耐壓試驗、

23. 交流耐壓試驗、

24. 變壓器微機保護單元測試

★提供軟件的現場演示及功能截圖

套

1

2

三菱 PLC 與變頻器仿真實訓軟件

PLC 電工中級

1.PLC 的工作原理

2. 程序的執行過程

3. 電動機的起?？刂?

4. 電動機的正反轉控制

5. 電動機循環正反轉控制

6. 三速電動機控制

PLC 電工高級

7. 星角起動控制

8. 電動機正反轉能耗制動控制

9. 彩燈循環控制

10 數碼管的點亮控制

11. 大小球傳送裝置的控制

12. 簡易機械手的控制

PLC 電工技師與綜合實訓

13. 電鍍生產線的控制

14. 自動交通燈的控制

15. 皮帶運輸線的控制

16. 工業洗衣機的控制

17. 恒壓供水系統的控制

18. 工業刨車的控制

19. 小推車的控制

20. 中央空調冷卻泵控制

21. 停車場車位控制

22. 變頻器的 PU 操作

23. 變頻器的 EXT 操作

24. 變頻器的組合操作

25. 手持編程器的操作

26. 傳感器的使用

27. 氣缸的使用

28. 變頻運輸三維分選裝置

29. 步進運輸坐標式四維分選裝置

30. 單相調速運輸龍門式分選裝置

31.X62W 銑床

32.Z3050 搖臂鉆床

33.CA6140 型車床

★提供軟件的現場演示及功能截圖

套

1

3

維修電工虛擬實訓室軟件

1 ． 電工基礎：

(1)      歐姆定律、

(2)      基爾霍夫定律、

(3)      電磁感應、

(4)      功率因數的提高、

(5)      負載星型連接、

(6)      負載三角型連接。

2 ． 儀器儀表：

(7)      直流電流表、

(8)      直流電壓表、

(9)      直流單臂電橋、

(10)   指針式萬用表、

(11)   數字式萬用表、

(12)   兆歐表、

(13)   鉗形電流表、

(14)   信號發生器、

(15)   普通示波器。

3 ． 常用工具：

(16)   驗電筆、

(17)   鉗類、

(18)   旋具、

(19)   電工刀、

(20)   剝線鉗、

(21)   電烙鐵、

(22)   手電鉆和沖擊鉆、

(23)   梯子

(24)   腰帶、保險繩和腰繩

(25)   噴燈

4 ． 導線連接：

(26)   導線簡介、

(27)   命名法、

(28)   線材選用、

(29)   導線連接、

(30)   線頭絕緣恢復

5 ． 照明電路：

(31)   電光源、

(32)   日光燈接線、

(33)   兩地?zé)艨刂?

6 ． 電機與變壓器：

(34)   單相異步電動機、

(35)   三相異步電動機、

(36)   直流電動機、

(37)   伺服電動機、

(38)   變壓器、

(39)   電流互感器、

(40)   電壓互感器。

7 ． 低壓電器：

(41)   接觸器、

(42)   熱繼電器、

(43)   時間繼電器、

(44)   速度繼電器、

(45)   斷路器、

(46)   組合開關、

(47)   主令電器、

(48)   熔斷器。

(49)   考考你

8 ． 電機控制電路：

(50)   異步電動機連續控制、

(51)   雙重聯鎖正反轉控制、

(52)   生產機械行程控制、

(53)   Y- Δ降壓?jiǎn)?dòng)控制、

(54)   手動順序啟動控制、

(55)   反接制動控制、

(56)   繞線式電動機控制、

(57)   直流電機調速控制、

9 ． 機床電路：

(58)   電動葫蘆

(59)   C620 車床、

(60)   Z35 鉆床、

(61)   考考你。

10 ． PLC ：

(62)   認識 PLC 、

(63)   交通信號燈、

(64)   可逆運行反接制動、

(65)   Y- Δ降壓?jiǎn)?dòng)

11 ． 電子器件：

(66)   電阻器電位器、

(67)   電容器、

(68)   電感與小型變壓器、

(69)   二極管、

(70)   三極管、

(71)   晶閘管與單結管、

(72)   集成電路

12 ． 電子電路：

(73)   橋式整流電路、

(74)   固定偏置電路、

(75)   OTL 功放電路、

(76)   串聯穩壓電路、

(77)   RC 振蕩電路、

(78)   單結同步觸發電路、

(79)   宿舍燈控制電路。

★提供軟件的現場演示及功能截圖

套

1

4

高級維修電工虛擬實訓室軟件

1 ．電子技術：

1)        運放輸出功能擴展、

2)        定時交流開關、

3)        步進電機控制、

4)        智力搶答器、

5)        位移控制器、

6)        四路彩燈控制電路、

7)        排故實訓

2 ．電子器件：

8)        電力電子器件、

9)        發光及顯示器件、

10)      傳感器、

11)      貼片元器件

3 ． PLC ：

12)      運料小車控制、

13)      機械手控制、

14)      簡易三層電梯、

15)      可逆運行能耗制動、

16)      皮帶運輸機、

17)      雙面銑床控制、

18)      音樂噴泉

4 ．變頻器：

19)      FR-A450 認識、

20)      變頻器的 PU 操作、

21)      變頻器的 EXE 操作、

22)      變頻器的組合操作

5 ．單片機：

23)      單片機認識、

24)      航標燈控制、

25)      計數器報警、

26)      繼電器控制、

27)      數碼管顯示、循環燈點亮

★提供軟件的現場演示及功能截圖

套

1

5

電工實踐教學演示系統

為多媒體 DVD 教學影視片，含安全用電（人體觸電的方式：?jiǎn)蜗嘤|電、兩相觸電、跨步電壓觸電、懸浮電路觸電；安全防護措施：預防直接觸電的措施、預防間接觸電的措施、個人防護用品的使用；保護接地與保護接零：保護接地、保護接零；觸電現場急救措施：使觸電者盡快脫離電源、判斷觸電者傷害程度、對不同情況的救治）、電工工具（通用電工工具：測電筆、螺絲刀、鋼絲鉗、活絡扳手、電工刀、鑷子，線路裝修工具：沖擊電鉆、管子鉗、剝線鉗、緊線器、彎管器、切割器具、套絲器具，設備裝修工具：拉具、噴燈、梯子）、導線連接（線頭絕緣層的剖削：塑料硬線、塑料軟線、塑料護套線、花線、塑套軟線、漆包線，導線線頭的連接：?jiǎn)喂摄~芯導線、股銅芯導線、鋁導線，線頭與接線樁的連接：針孔式接線樁、平壓式接線樁、瓦型接線樁，線頭絕緣的恢復：絕緣材料、包纏方法、熱縮管）三大部分，全部由高級工程師現場操作拍攝。

★提供軟件的現場演示及功能截圖

套

1

6

液壓氣動仿真實訓軟件

1. 液壓傳動 ：包括緒論、動力元件、執行元件、輔助元件、方向閥和方向控制回路、壓力閥和壓力控制回路、流量閥和速度控制回路、新型液壓元件、典型液壓系統共 9 部分。

2. 氣壓傳動 ：包括氣動剪切機、氣動元件、氣動系統、方向閥和方向控制回路、壓力閥和壓力控制回路、流量閥和速度控制回路共 6 部分。

★提供軟件的現場演示及功能截圖

套

1

7

自動化生產線考核系統

包括 A 、 B 兩套試卷，每套試卷包括安裝部分考核和編程部分考核，由單元安裝、部件安裝、氣路連接、電路連接、 PLC 通信、程序編制、通電運行、故障排除共八項任務組成。

★提供軟件的現場演示及功能截圖

套

1

8

物料分揀 PLC 綜合仿真實訓軟件

包括六大模塊，即 項目分析 （項目概述、演示過程、初始位置、工作循環、設備停止、設備保護）、 PLC 控制 （ PLC 主機、輸出模塊、輸入模塊）、 硬件安裝 （中轉盤、機械手臂、氣動設備提升部件、物料導槽、支架、皮帶、物料導槽、三相轉速電機、單出桿氣缸、光電開關、磁性開關、放料口、金屬傳感器、非金屬傳感器、電源模塊、元件模塊、變頻器模塊、接線端子排、線槽等）、 電氣接線 （傳感器、電磁閥、其他設備和氣路連接）、 軟件編程 （經驗設計、順序控制、程序識圖）、 調試運行 （經驗設計和現場調試）。

★提供軟件的現場演示及功能截圖

套

1

9

二居室電氣布線仿真實訓軟件

包括布線實訓、考核練習、虛擬漫游三個部分。布線實訓根據實訓任務、圖紙及相關規范進行電氣布線的仿真操作，考核練習針對相關知識點進行問答考核，虛擬漫游可自主觀察各個房間的線路布置情況。

★提供軟件的現場演示及功能截圖

套

1

序號

配置名稱

型號

配置說明及功能描述

1

電源控制實驗屏

SB-608-01

機身采用鋼制結構，面板采用蝕刻噴塑工藝，主要配置有三相電源，± 0 ～ 30V 直流穩壓電源（兩組）， 3 ～ 24V 交流電源，單次脈沖源，函數信號源等部分組成，所有儀表采用數字式顯示。

2

鋼制實驗臺

SB-608-02

采用鋼制結構表面采用噴塑處理，蘭白顏色搭配，整體效果美觀大方。

3

鋼制電腦桌

SB-608-03

采用鋼制結構表面采用噴塑處理，蘭白顏色搭配，整體效果美觀大方。

4

電子實訓模塊

DZ-00

面板上配置有電阻、電容、二極管、三極管、數碼管、開放式端子、 IC 座等等電子電路的常用器件，可進行常見電子類的項目的實訓。

5

電子測試模塊

DZ-01

主要有直流電壓表、直流電流表、交流電壓表、交流電流表，開放式模塊嵌入?yún)^(qū)等部分組成，可進行電路參數的測量等實訓。

6

電拖實訓模塊 1

DT-01

主要有熔斷器、按鈕、指示燈等部分組成，

7

電拖實訓模塊 2

DT-02

主要有交流接觸器、熱繼電器、時間繼電器等組成。

8

電拖實訓模塊 3

DT-03

主要有交流接觸器、中間繼電器、時間繼電器、行程開關等組成。

9

PLC主機模塊

PLC-00

采用三菱 FX3U-48MR 可編程控制器，輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

10

PLC模擬實訓模塊 2

PLC-02

可進行交通燈、搶答器、多種液體自動混合、自控成型機等項目實訓。

11

PLC模擬實訓模塊 3

PLC-03

可進行音樂噴泉控制系統、雙面銑床控制系統、小車運動裝置等項目實訓。

12

PLC模擬實訓模塊 4

PLC-04

可進行電鍍槽生產控制、全自動洗衣機控制等項目實訓。

13

PLC模擬實訓模塊 5

PLC-05

可進行三層電梯控制、機械手控制系統等項目實訓。

14

PLC模擬實訓模塊 7

PLC-07

配置有交流接觸器等器件，可完成三相電機控制及機床電路改造等實訓。

15

變頻器主機模塊

VFD-00

型號：三菱 FR-A840-0.75KW 。輸入電壓： AC380V ，額定功率： 0.75KW ，具有頻率、速度、磁通、轉矩等控制功能，可多達 15 種速度的多段速預選控制，內置 RS-485 、 PID 控制器，可實現工頻、變頻切換。本裝置配置有 FR-A8AP 旋轉脈沖反饋卡，配合可加載電機完成變頻器閉環實訓。

16

51系列仿真開發器模塊

MSC-00

采用偉福 J.MasterII+POD8X5X 仿真頭型仿真開發器，配置有系統接口和系統測試口。

17

單片機實訓模塊 1

MSC-01

配置有閃爍燈光控制、 A/D 轉換應用控制、搶答器應用控制、查詢式按鍵控制等實訓項目。

18

電磁滑差離合調速模塊

DQ-01

與配置的電磁滑差調速電機配套，完成電磁滑差調速的實訓。

19

雙閉環直流調速模塊

DQ-03/04

主要配置有 整流變壓器 、 同步變壓器 、 直流勵磁電源 、 三相晶閘管觸發電路 、 三相觸發電路功放電路、三相晶閘管整流主電路、給定電路、轉速變換電路、電流反饋與過流保護、電流調節器、轉速調節器 ，面板上雕刻有系統電氣原理圖，同時安裝有測試端子，以便于學員測試。

20

雙閉環負載模塊

DQ-05

配置直流電壓表一只，± 300V ，直流電壓表一只，± 2A ，可調電阻 90 Ω× 2/0.41A 一個 、 900 Ω× 2/0.41A 一個。

21

電子電路實訓單元模塊 ( 高級 )

與 DZ-01 配套

配置有單相整流、延時開關電路等常見的實訓電路，每個電路制作成一個完整的模塊，學員可在此基礎上進行參數調節及測試，以便掌握個電路的工作原理。

22

電子實操器材

SB-608

配置有單相整流、延時開關電路等常見的實訓電路，每個電路制作成一個完整的模塊，該模塊采用開放式的結構，學員可在此基礎上進行元件的焊接、電路的調試、參數的測試等實訓，以提高學生的動手能力。

23

三相異步電機

380V /180W

引線側采用高絕緣性安全型接線柱引出，以便于學員接線。

24

數字型萬用表

VC890C+

25

變頻器實訓電機

380V/180w

額定電壓： 380V ，額定功率： 180W ，主要由三相鼠籠式異步電機、鑄鋁底座、不銹鋼可加載機構、旋轉編碼器等部分組成，三相鼠籠式異步電機安裝在鑄鋁底座上，具有噪音低、運行平穩等特點；不銹鋼可加載機構作用于三相鼠籠式異步電機輸出軸，通過旋轉機構螺桿上的轉盤，可增加電機的負載轉矩，模擬電機增加負載時的運行狀態；旋轉編碼器與三相鼠籠式異步電機同軸安裝，實時地反映電機的運行狀態（運行速度、轉矩等），同時將電機的運行狀態轉換為脈沖，反饋到變頻器的檢測機構對電機系統進行閉環控制。

26

雙閉環電機組

主要由 固定電機組鋼板、測速系統支架，轉速表箱體、數顯轉速表（ 0-9999 轉 / 分）、直流并（他）勵電動機（ DC220V ， 185W ， 1500 轉）、直流發電機（ DC220V ， 240W ， 1500 轉）、直流永磁測速發電機、聯軸器 組成，各電機可自由組合。
