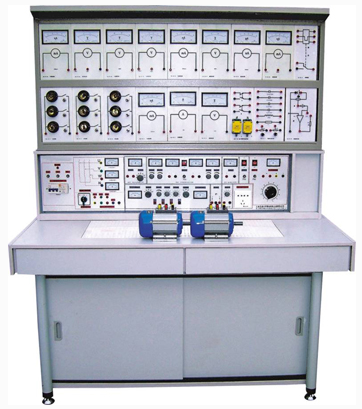

JG-319立式通用電工、電子、電拖實驗臺

通用電工、電子、電拖實驗臺 是在“通用電工電子實驗室成套設備”的基礎上增加電力拖動實驗，是電工、電子、電力拖動三門課程的有機結合，其可滿足大、中專院校、職業學校、技校電工學、電工原理、電子技術、電力拖動控制線路等課程實驗，該實驗臺功能齊全、整體結構緊湊、外形美觀大方、組裝方便、占地面積少等特點。三門課程實驗合為一體，大大提高實驗室的利用率，減少管理人員，減少資金投入。該設備是各類高等院校、中等專業學校和職業學校電工、電子、電力拖動實驗室設備的理想換代產品。

1、結構與技術指標：同“通用電工電子實驗室設備”

2、配備 ( 以二十四座為例 ):

1、實驗桌：配有 12 臺實驗桌 ( 一臺二座 ) ，規格 148 × 68 × 85cm ，桌面中央裝有通用電路板，尺寸為 90 × 35cm ，電子實驗在其上完成，桌下部為元件儲存柜。

2、 24 張塑料凳

3、控制柜：共 12 臺，每一實驗桌配備 1 臺

4、實驗屏：共 12 臺，每一實驗桌配備 1 臺，電工與電力拖動實驗在其上完成。

5、單元盒：每臺具備 B-01 ～ B-31 單元盒外，每臺另增加 14 塊電力拖動元件單元盒。

6、 12 套電子實驗用的電阻、電位器、電容，變壓器、二極管、三極管、集成、可控硅、電感等。

7、總電源控制臺 l 臺，分別控制 12 臺學生實驗臺的電源。

8、器材 :12 只 MF500 型萬用表， 24 把烙鐵及烙鐵架 ,12 套尖嘴鉗、剝線鉗、螺絲刀 ,480 根自鎖緊疊插式連接線 ,24 臺 180W 三相交流電機。

9、用戶自備器材：示波器 ( 型號不限 ) ，功率表，晶體管毫伏表，滑線變阻器。
