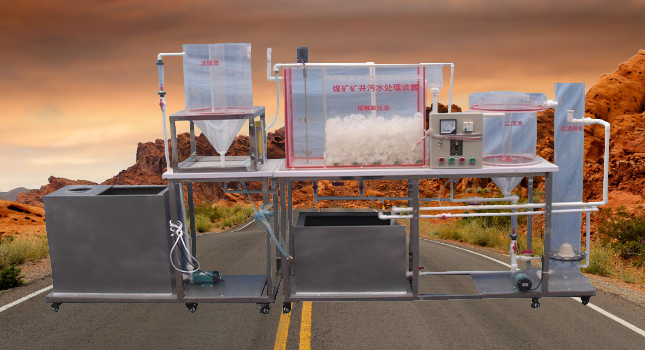

JGTG-219 型煤礦礦井污水處理模擬實驗裝置

一、適用范圍及原理：

該設備專為煤礦礦井污水處理設計。它的流程原理如下：污水進入集水箱，用泵計量抽入傳統角錐濃縮池，去除污水中大量煤微粒，再自行流入接觸氧化池，主要去除污水中的酚、硫、氨等混合物。經生化后，出水中又含有生物膜，流入豎流式沉淀池（池底污泥排至干曬場），出水又經砂濾柱過濾，出來的清水流入清水箱，溢流排出或回用（清水箱保持足夠的水量進行過濾柱反沖洗）。

二、主要技術指標及參數：

1 、環(huán)境溫度： 5℃ ～ 40℃

2 、處理水量： 10 ～ 20L/h

3 、設計進、出水水質：

進水 BOD5 200 ～ 400mg/L 出水 25 ～ 50 mg/L

進水 COD 400 ～ 800 mg/L 出水 40 ～ 80 mg/L

進水 SS 100 ～ 200 mg/L 出水 10 ～ 20 mg/L

進水 pH 值 6 ～ 9 出水 6 ～ 9

4 、裝置外形尺寸： 1700mm×500mm×1700mm 、

5 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 500W ，安全保護：具有接地保護、漏電保護、過流保護、

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 600×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

4 、接觸氧化池 1 套、有機玻璃材質、壁厚 10mm ， 350×300×550mm 、帶曝氣裝置、半軟性填料

5 、豎流式沉淀池、透明有機玻璃材質、壁壁厚 8mm ， ? 250×400mm 、

6 、砂濾柱過濾、透明有機玻璃材質、壁厚 6mm ， ? 150×1000mm 、

7 、防腐蝕提升磁力水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

8 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min 、

9 、流量測量與調節(jié)：轉子流量計 1 只、（ LZS-15 、量程 6~60L/h ）

10 、流量測量與調節(jié)：氣體流量計 1 只、（ LZB-10 、量程 250~2500L/h ）

11 、實驗臺面（白色 10mm 厚 PP 板）、

12 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

13 、配套 UPVC 連接管道和閥門（中財品牌）。

14 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
